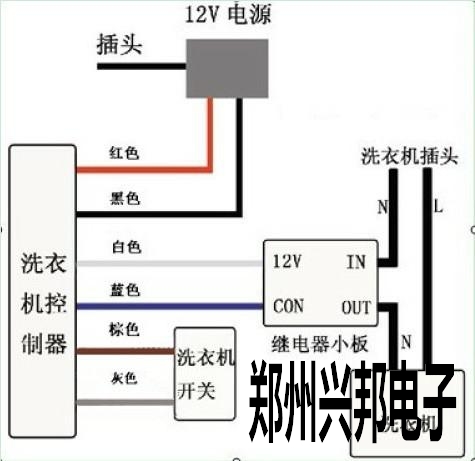

洗衣機控制器接線方法: 紅線----->12V電源正極, 黑線----->12V電源負極, 白線----->接繼電器小板+12V, 藍線----->接繼電器小板CON(繼電器小板的), 灰線和棕線兩根----->接啟動開關(刷卡10秒后,這兩根線會短路半秒鐘鐘(相當于按鍵按下一次),然后斷開), 其他線空出不用接,但需分別包起來,以免短路。
